Smart Fortwo > Trennschutz* zwischen Gepäck und Fahrgastraum (cabrio)

Montage des Trennschutzes zwischen Gepäck und Fahrgastraum

Verletzungsgefahr!

Achten Sie darauf, dass die Haken ordnungsgemäß eingehängt und die Gurte handfest gespannt sind. Insassen könnten sonst durch umherschleudern de Gegenstände verletzt werden, bei

• starkem Bremsen,
• einer Richtungsänderung,
• einem Unfall.

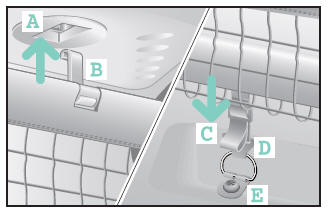

• Hängen Sie die Haken (B) in die oberen Befestigungen (A) ein.
• Ziehen Sie die Spannbänder (C) nach unten.
• Hängen Sie die Haken (D) in die am Bo den verschraubten Ösen (E) ein.

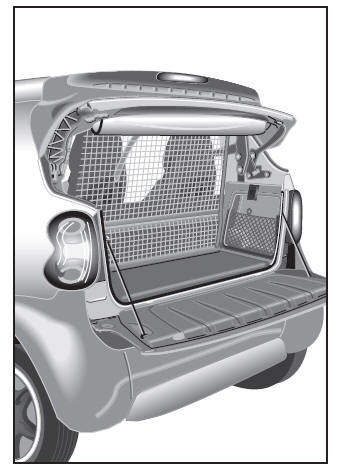

Der untere Teil des Trennschutzes zwischen Gepäck und Fahrgastraum legt sich von hinten an die Spannbän der.

Hinweis!

Verwenden Sie keinen beschädigten Trennschutz!

• Beschädigen Sie den Trennschutz zwi schen Gepäckraum und Fahrgastraum nicht durch spitze Gegenstände oder scharfe Kanten.
• Überprüfen Sie den Trennschutz zwi schen Gepäck und Fahrgastraum vor jedem Transport auf Beschädigungen.

Der Gepäckraum sollte folgendermas sen beladen werden:

• schwere Gegenstände nach unten
• leichte Gegenstände nach oben

Beachten Sie die Beladungsrichtlinien auf Seite 199.

Trennschutz* zwischen Gepäck und Fahrgastraum (cabrio)

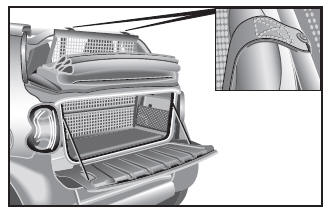

Der Trennschutz zwischen Gepäck und Fahrgastraum ist ein Rückhaltesystem, das das Ladegut im Gepäckraum bei einem Unfall sichert.

Der Trennschutz zwischen Gepäck und Fahrgastraum wird oben am Überrollbügel und unten an zwei Zurrösen befestigt.

Diese Zurrösen werden in einer qualifi zierten Fachwerkstatt montiert, z. B. in einem smart center.

Montage des Trennschutzes zwischen Gepäck und Fahrgastraum

Verletzungsgefahr!

Achten Sie darauf, dass die Haken ordnungsgemäß eingehängt und die Gurte handfest gespannt sind. Insassen könnten sonst durch umherschleudern de Gegenstände verletzt werden, bei

• starkem Bremsen,
• einer Richtungsänderung,
• einem Unfall.

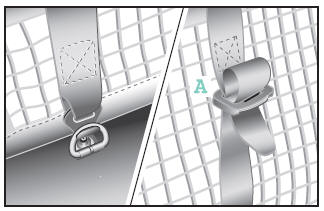

• Legen Sie die Spannschlösser der Gurte von hinten über die Verkleidungen des Überrollbügels.
• Drehen Sie den Riegel (A) in die Waage rechte.
• Führen Sie die unteren Gurte durch die Spannschlösser
• Hängen Sie die Haken in die am Boden verschraubten Zurrösen ein.
• Spannen Sie den Trennschutz zwischen Gepäck und Fahrgastraum durch gleichmäßiges Ziehen an den Gurten.

Trennschutz ausbauen

• Drehen Sie zum Lösen der Gurtspan nung die Gurtschlösser in die Waage rechte.
• Ziehen Sie die Gurte heraus.

Der Trennschutz zwischen Gepäck und Fahrgastraum kann ausgehängt und entnommen werden.

Hinweis!

Verwenden Sie keinen beschädigten Trennschutz.

• Den Trennschutz zwischen Gepäck raum und Fahrgastraum nicht durch spitze Gegenstände oder scharfe Kan ten beschädigen.
• Überprüfen Sie den Trennschutz zwi schen Gepäck und Fahrgastraum vor jedem Transport auf Beschädigungen.
• Der Gepäckraum sollte folgendermaßen beladen werden:

schwere Gegenstände nach unten

leichte Gegenstände nach oben

• Lagern Sie den ausgebauten Trenn schutz aufgerollt an einem geeigneten, trockenen Ort, ohne ihn zu belasten.
• Beachten Sie die Beladungsrichtlinien auf Seite 199.
