Smart Fortwo > Windschott

Variabler Fahrspaß / Windschott

Darauf müssen Sie achten

Schrauben, Doppelscheiben und der Schlüssel sind nur für die Erstmontage erforderlich.
Das Windschott soll nach Benutzung im mer im original PE Beutel aufbewahrt und verstaut werden.

Montage des Windschotts

Smart Fortwo. Montage des Windschotts

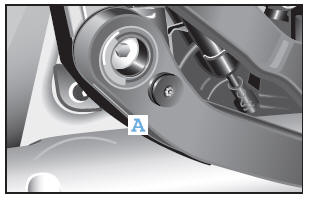

Schrauben Sie die beiliegenden Doppel scheiben mit dem beiliegenden Schlüs sel an die Lenker (A). Diese Montage führen Sie nur beim ersten Mal aus.
Ziehen Sie die Schraube leicht an (mit maximalem Drehmoment von 0,7 Nm). An den Lenkern ist dafür ein Loch vorge sehen.

Smart Fortwo. Montage des Windschotts

Nehmen Sie das Windschott und stellen Sie sich bei abgelegtem Verdeck hinter das Fahrzeug.

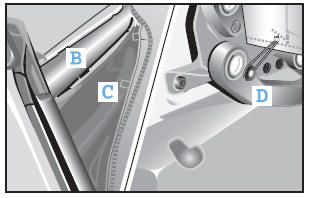

An den Kunststoffschalen am Über rollbügel sehen Sie kleine recht eckige Öffnungen (B).
Am Windschott befinden sich die ent sprechenden Einhängelaschen für diese Öffnungen (C).

Hängen Sie das Windschott, wie bei (C) gezeigt, in die Kunststoffschalen am Überrollbügel auf beiden Seiten ein. Die Kunststofflaschen zeigen dabei nach innen.

Smart Fortwo. Montage des Windschotts

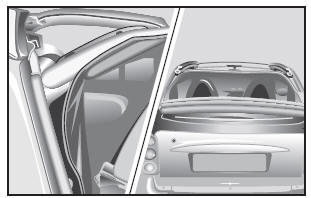

Fassen Sie zwischen Verdeck und Wind schott hindurch und hängen Sie die bei den runden Gummikordeln in die Doppelscheiben ein.

Die Demontage erfolgt in umgekehrter Reihenfolge.

Die angeschraubten Doppelscheiben blei ben montiert.

Hinweis!

Das Verdeck kann bei montiertem Wind schott geschlossen oder geöffnet werden.
